| X-FAN [80X80X25mm] / 羽根形状と弊社呼称 | |||||||||
|
|
||||||||

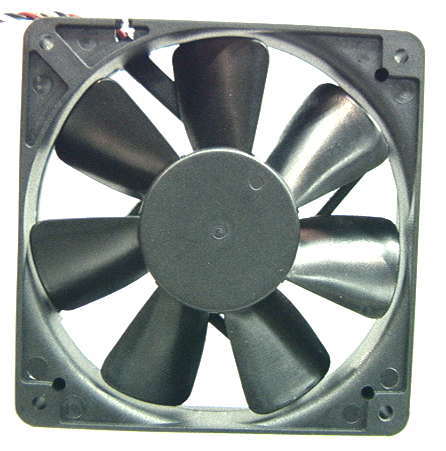

| X-FAN [120X120X25mm] / 羽根形状と弊社呼称 | |||||||||
|
|
||||||||
 |
 |
/////////////////////////////////////////////////////////////////////////
3LeadWires. UL1007 300mm or 450mm：Twist Cable
Red Wire： Positive(+)
Black Wire： Negative(-)
White Wire： RPM Signal monitoring
/////////////////////////////////////////////////////////////////////////
Life Expectancy： 50,000 hours：Dual Ball-Bearing
[NMB].
Life Expectancy： 30,000 hours： 中空Bearing： 改良型Sleeve Bearing
At Room Temperature 65%RH.
※騒音値（dBA）表記について 表記はXINRUILIAN社暗騒音室レベル準拠となっております。
表記のないものに関しては”暗騒音室レベル以下”[17dBA]
数値となり、それ以下の数値は換算値で表記しています。
/////////////////////////////////////////////////////////////////////
・・・・・・・・・換算値・・・・・・・・・・
10cm[実測値]で測定し、これを1mに換算しました。
換算式： 1mの換算値＝10cm[dBA]−20log 1.0m/0.1m
//////////////////////////////////////////////////////////////////////
騒音特性：騒音測定値は無響室においてファンを宙吊りにし、吸い込み面より
1mの所で測定した中心値です。[JIS B 8330] 国際規格
ISO3745、GB/T6882 準拠しています。
風量−静圧特性 [P-Q特性] ：測定方法はJIS
B 8330 、国際規格 AMCA210 に基づき
ダブルチャンバー方式を採用しております。
風量換算 [ 1m3/min＝35.31CFM]
・・・・・・オートリスタート機能・・・・・・・
ファンが回転中、強制的に停止した場合、
駆動電流を断続的に切断しファンモーターの
保護を行います。
外部拘束が無くなった場合、自動的にファンが
再スタート[復帰]いたします。
..............................................................
X-Fan 「Dual Ball Bearing＝2ボールベアリング」
は、業界品質No.1 の
NMB [ミネベア] 製を使用しておりますが、弊社製品はそのなかでも特に
品質の高い「日本製ミネベアBearing」を使用しております。
「PWM制御 ＩＣ」 は、品質・信頼性の高い三洋電機製ＩＣ
を採用しています。
| 商品名・型番 | 仕様／備考 |
| 欣瑞聯電子[SHENZHEN]有限公司 XINRUILIAN社 [シンルイリアン] ブランド名：「X-FAN」 |
|
| 40X40X10mm | |
| 中空Bearing： 改良型Sleeve Bearing | |

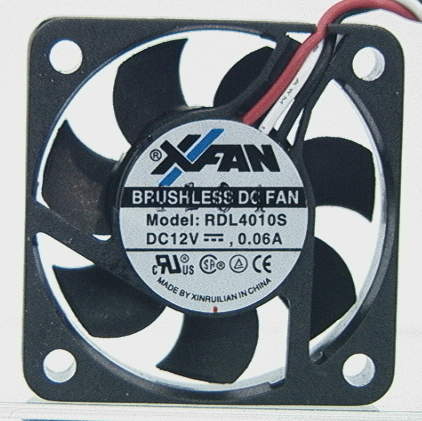

 RDL4010S 40mm低速ファン 4200rpm 40X40X10mm |
最大風量 0.13m3/min[4.52CFM] 最大静圧： 1.41 mmAq 中空Bearing / パルス付き 0.06A / 4200rpm / 17.70 dBA 3pinコネクター付き / リブ付きフレーム Start-up Voltage 5.6V〜 ネジ[2種類]付き リード線長 300mm [Twist Cable] |
RDM4010S 40mm低速ファン 6000rpm 40X40X10mm |
最大風量 0.21m3/min [7.39CFM] 最大静圧： 2.97 mmAq 中空Bearing / パルス付き 0.07A / 6000rpm / 29.0dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
| Dual Ball-Bearing [NMB製] | |
RDL4010B 40mm低速ファン 4200rpm 40X40X10mm |
最大風量 0.13m3/min [4.52CFM] 最大静圧： 1.41 mmAq Dual Ball Bearing [NMB] / パルス付き 0.06A / 4200rpm / 17.70 dBA 3pinコネクター付き / リブ付きフレーム Start-up Voltage 7.0V〜 ネジ[2種類]付き リード線長 300mm [Twist Cable] |
| 40X40X28mm | |

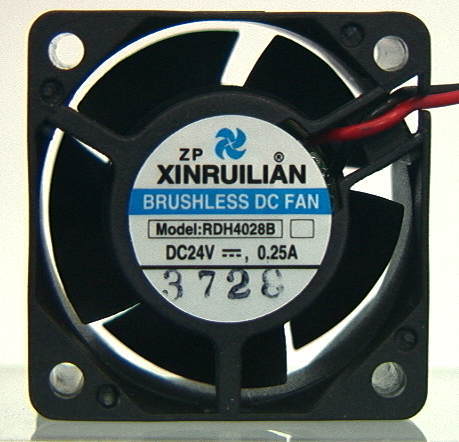

| RDH4028B 40mm超高速ファン 40X40X28mm ワイドレンジ DC 24V 11000rpm |
最大風量 0.41m3/min [14.32CFM] 最大静圧： mmAq Dual Ball-Bearing [NMB製] DC24V/0.25A/11000rpm/43.15dbA DC12V / 0.14A / 7633rpm / 10CFM/ 30dbA DC5V / 0.06A / 2821rpm / 3.26CFM / 21.5dbA パルスセンサーなし Start-up Voltage 4.6V〜 3pinコネクター付き / リブ付きフレーム リード線長 35cm / ネジ[2種類]付き |
| 60X60X20mm | |
| 中空Bearing： 改良型Sleeve Bearing | |
RDL6020S 60mm低速ファン 2500rpm 60X60X20mm |
最大風量 0.29m3/min [10.28CFM] 最大静圧： 1.24 mmAq 中空 Bearing / パルス付き 0.08A / 2500rpm / 18.1 dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |

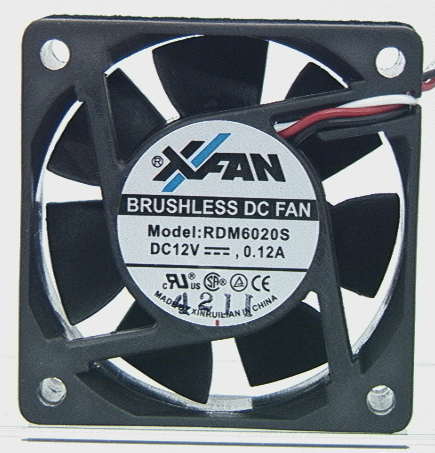

RDM6020S 60mm中速ファン 3000rpm 60X60X20mm |
最大風量 0.36m3/min [12.76CFM] 最大静圧： 2.34 mmAq 中空 Bearing / パルス付き 0.12A / 3000rpm / 21.06 dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
| 60X60X25mm | |

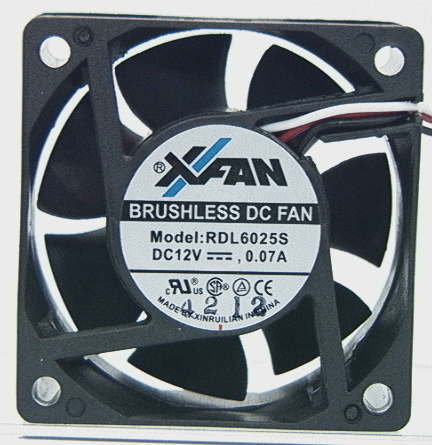

RDL6025S 60mm低速ファン 2500rpm 60X60X25mm |
最大風量 0.37m3/min [13.02 CFM] 最大静圧： 1.77 mmAq 中空 Bearing / パルス付き 0.07A / 2500rpm / 17.00 dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |

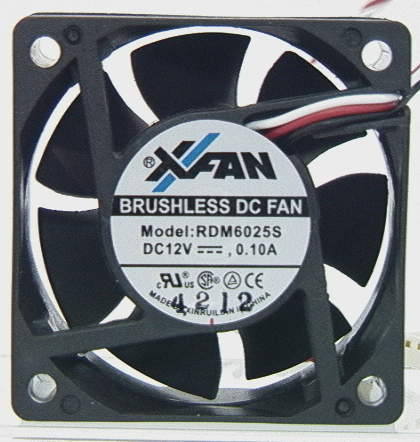

RDM6025S 60mm中速ファン 3000rpm 60X60X25mm |
最大風量 0.45m3/min [15.83 CFM] 最大静圧： 2.51 mmAq 中空 Bearing / パルス付き 0.10A / 3000rpm / 21.13 dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
| 70X70X15mm | |
| 中空Bearing： 改良型Sleeve Bearing | |

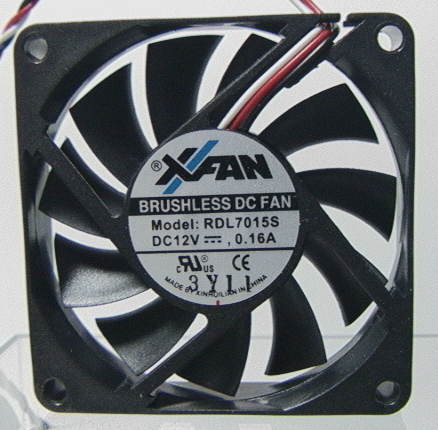

RDL7015S 70mm低速ファン 2500rpm 70X70X15mm |
最大風量 0.57m3/min [20.11 CFM] 最大静圧： 1.52 mmAq 中空 Bearing / パルス付き 0.16A / 2500rpm / 21.16dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
| 70X70X25mm | |
| 中空Bearing： 改良型Sleeve Bearing | |
RDL7025S [X] 70mm超低速ファン 2000rpm 70X70X25mm |
最大風量 0.48m3/min [16.78 CFM] 最大静圧： 1.53 mmAq 中空 Bearing/ パルス付き 0.15A / 2000rpm / 17.2 dBA 3pinコネクター付き / リブなしフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] 2000rpmファンのフレーム側面に Ｘ の 白色マーキングがスタンプされています。 |
RDL7025S [L] 70mm低速ファン 2500rpm 70X70X25mm |
最大風量 0.62m3/min [21.97 CFM] 最大静圧： 2.19 mmAq 中空 Bearing / パルス付き 0.15A / 2500rpm / 21.57 dBA 3pinコネクター付き / リブなしフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] 2500rpmファンのフレーム側面に Ｌ の 白色マーキングがスタンプされています。 |

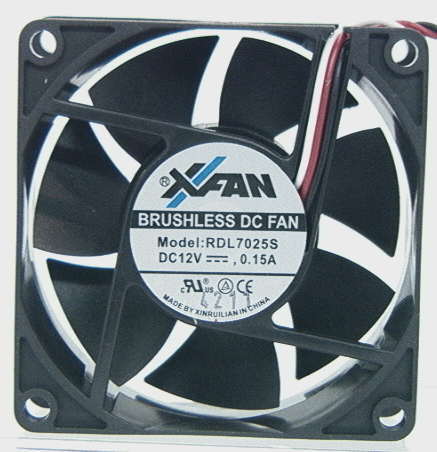

RDL7025S 70mm中低速ファン 3000rpm 70X70X25mm |
最大風量 0.74m3/min [ 26.3 CFM] 最大静圧： 3.11 mmAq 中空 Bearing / パルス付き 0.15A / 3000rpm / 23.65dBA 3pinコネクター付き / リブなしフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
| Dual Ball-Bearing [NMB製] | |
RDL7025 B [X] 70mm超低速ファン 2000rpm 70X70X25mm |
最大風量 0.48m3/min [16.78 CFM] 最大静圧： 1.53 mmAq Dual Ball-Bearing [NMB製] パルスセンサー付き 0.15A / 2000rpm / 17.2 dBA 3pinコネクター付き / リブなしフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] 2000rpmファンのフレーム側面に Ｘ の 白色マーキングがスタンプされています。 |
RDL7025B [L] 70mm低速ファン 2500rpm 70X70X25mm |
最大風量 0.62m3/min [21.97 CFM] 最大静圧： 2.19 mmAq Dual Ball-Bearing [NMB製] 0.15A / 2500rpm / 21.57 dBA パルスセンサー付き 3pinコネクター付き / リブなしフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] 2500rpmファンのフレーム側面に Ｌ の 白色マーキングがスタンプされています。 |

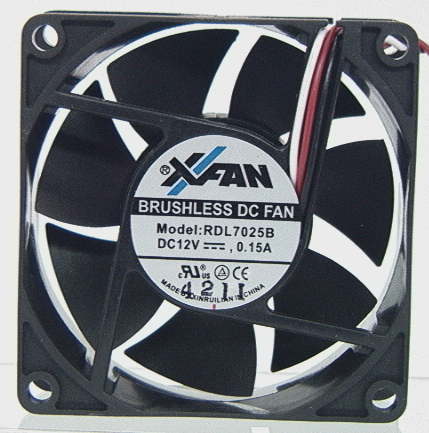

RDL7025B 70mm中低速ファン 3000rpm 70X70X25mm |
最大風量 0.74m3/min [26.30 CFM] 最大静圧： 3.11 mmAq Dual Ball-Bearing [NMB製] 0.15A / 3000rpm / 23.65dBA パルスセンサー付き 3pinコネクター付き / リブなしフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
RDM7025B 70mm中速ファン 4000rpm 70X70X25mm |
最大風量 0.90m3/min 最大風量 31.90 CFM Dual Ball-Bearing [NMB製] 0.20A / 4000rpm / 32.81 dBA パルスセンサー付き 3pinコネクター付き / リブなしフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
| 80X80X15mm | |
| 中空Bearing： 改良型Sleeve Bearing | |

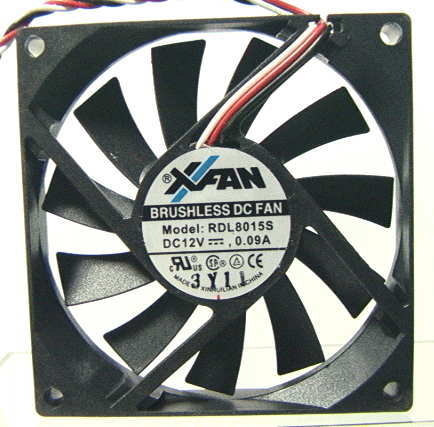

RDL8015S 80mm低速ファン 2000rpm 80X80X15mm |
最大風量 0.65m3/min [23.02 CFM] 最大静圧： 1.28 mmAq 中空 Bearing / パルス付き 0.09A / 2000rpm / 21.60dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
| 80X80X25mm | |
| 中空Bearing： 改良型Sleeve Bearing | |

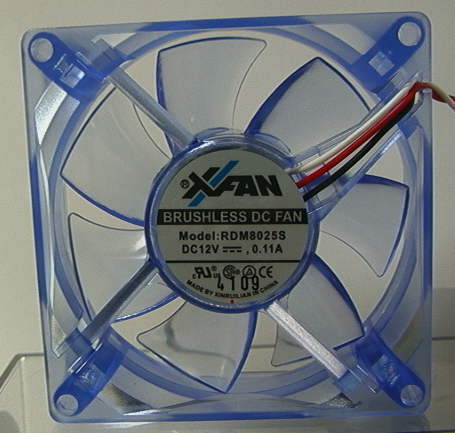

RDM8025S 80mm中低速ファン 2500rpm 80X80X25 |
最大風量 0.93m3/min [ 32.67 CFM] 最大静圧： 2.57 mmAq 中空 Bearing/ パルス付き 0.11A / 2500rpm / 24.13dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
RDL8025S 80mm低速ファン 2000rpm 80X80X25mm |
最大風量 0.74m3/min [26.08 CFM] 最大静圧： 1.64 mmAq 中空 Bearing / パルス付き 0.08A / 2000rpm / 20.68dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
RDL8025S [L] 80mm超低速ファン 1600rpm 80X80X25mm |
最大風量 0.595m3/min [21.01 CFM] 最大静圧： 1.18 mmAq 中空 Bearing / パルス付き 0.08A / 1600rpm / 17.8 dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] 1600rpmファンのフレーム側面に Ｌ の 白色マーキングがスタンプされています。 |
RDL8025S [X] 80mm極超低速ファン 1200rpm 80X80X25mm |
最大風量 0.42m3/min [ 14.89 CFM] 最大静圧： 0.70 mmAq 中空 Bearing 0.08A / 1200rpm / 12.0dBA [換算値] パルスセンサー付き 3pinコネクター付き / リブ付きフレーム Start-up Voltage 6.0V〜 ネジ[2種類]付き リード線長 300mm [Twist Cable] |
| Dual Ball-Bearing [NMB製] | |

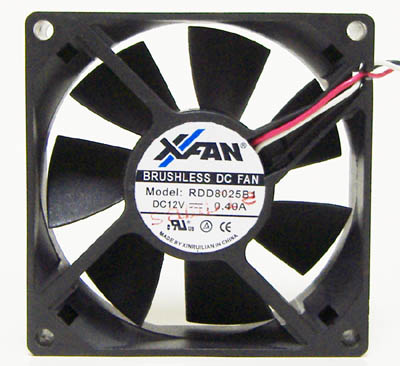

RDD8025B 80mm超高速ファン 4000rpm 80X80X25mm |
最大風量 1.64m3/min [ 57.78CFM] 最大静圧： 8.38 mmAq Dual Ball-Bearing [NMB製] パルスセンサー付き オートリスタート機能付き 0.40A / 4000rpm / 40.0dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |

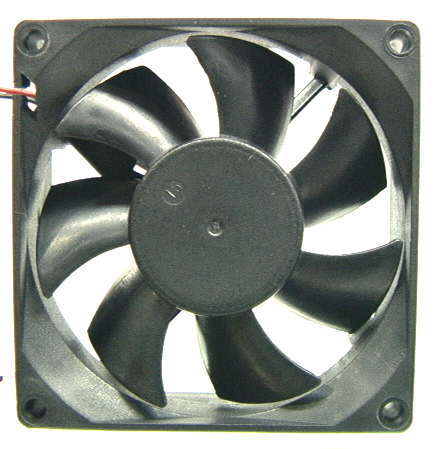

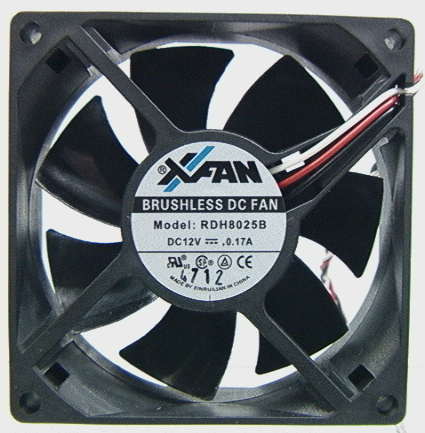

RDH8025B 80mm高速ファン 3000rpm 80X80X25mm |
最大風量 1.16m3/min [ 40.81 CFM] 最大静圧： 3.88 mmAq Dual Ball-Bearing [NMB製] パルスセンサー付き 0.17A / 3000rpm / 30.78dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |

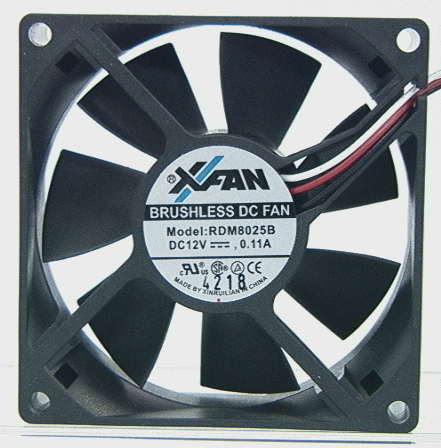

RDM8025B 80mm中低速ファン 2500rpm 80X80X25mm |
最大風量 0.93m3/min [ 32.67 CFM] 最大静圧： 2.57 mmAq Dual Ball-Bearing [NMB製] パルスセンサー付き 0.11A / 2500rpm / 24.13dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
RDL8025B 80mm低速ファン 2000rpm 80X80X25mm |
最大風量 0.74m3/min [26.08CFM] 最大静圧： 1.64 mmAq Dual Ball-Bearing [NMB製] パルスセンサー付き 0.08A / 2000rpm / 20.68dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 300mm [Twist Cable] |
RDL8025B [L] 80mm超低速ファン 1600rpm 80X80X25mm |
最大風量 0.58m3/min [20.48 CFM] 最大静圧： 1.18 mmAq Dual Ball-Bearing [NMB製] 0.08A / 1600rpm / 17.8 dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き / パルス付き リード線長 300mm [Twist Cable] 1600rpmファンのフレーム側面に Ｌ の 白色マーキングがスタンプされています。 |
RDL8025B [X] 80mm極超低速ファン 1200rpm 80X80X25mm |
最大風量 0.42m3/min [14.89 CFM] 最大静圧： 0.7 mmAq Dual Ball Bearing [NMB製] 0.08A / 1200rpm / 12dBA [換算値] パルスセンサー付き 3pinコネクター付き / リブ付きフレーム Start-up Voltage 6.0V〜 ネジ[2種類]付き リード線長 300mm [Twist Cable] |
| 80X80X25mm LED Fan | |
RDM8025SL4 [Type-1] クリア [透明] 80mm中低速ファン 2500rpm Sleeve Bearing 80X80X25 生産終了品 在庫限りで販売終了となります。 |
4隅[4corner] RGB三色可変LED 赤→緑→青 回転軸面上 [SMT LED X赤色 5pcs] 図案変化 32パターン 羽根形状は従来通りです。 ハウジング形状は4隅にLEDが 埋め込まれますので「リブ無し」となります。 |
RDM8025SL4 [Type-2] クリア [透明] 80mm中低速ファン 2500rpm Sleeve Bearing 80X80X25 生産終了品 在庫限りで販売終了となります。 |
4隅[4corner] 青LED 回転軸面上 [SMT LED X緑色 5pcs] 図案変化 32パターン 羽根形状は従来通りです。 ハウジング形状は4隅にLEDが 埋め込まれますので「リブ無し」となります。 |
X-FAN のスリーブファンは取り付け姿勢による制約は有りませんが LED-Fan[装飾用ファン]に於きましては軸水平[立てた形]にて ご使用する事を推奨致します。 ファンを軸垂直[寝かせた状態] で使用しますと 回転軸面上のパターンが見えない,若しくは見難くなります。 起動直後、回転軸面上のパターンが見えるまで、 1分前後かかる場合があります。 |
|
| 92X92X25mm [90X90X25mm] | |
| 中空Bearing： 改良型Sleeve Bearing | |
RDL9025S [L] 92mm超低速ファン 1600rpm 92X92X25mm |
最大風量 0.93m3/min [32.98CFM] 最大静圧： 1.13 mmAq 中空 Bearing/ パルス付き 0.10A / 1600rpm / 20.65dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] 1600rpmファンのフレーム側面に Ｌ の 白色マーキングがスタンプされています。 |

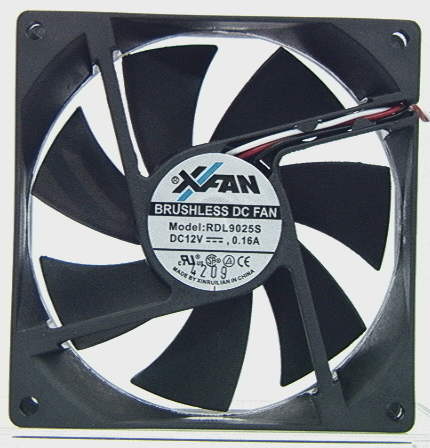

RDL9025S 92mm低速ファン 2000rpm 92X92X25mm |
最大風量 1.12m3/min [39.69 CFM] 最大静圧： 1.79 mmAq 中空 Bearing/ パルス付き 0.16A / 2000rpm / 24.39dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |
RDM9025S 92mm中低速ファン 2500rpm 92X92X25mm |
最大風量 1.36m3/min [48.17 CFM] 最大静圧： 2.65 mmAq 中空 Bearing/ パルス付き 0.19A / 2500rpm / 29.22dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |
| Dual Ball-Bearing [NMB製] | |
RDL9025B [L] 92mm超低速ファン 1600rpm 92X92X25mm |
最大風量 0.93m3/min [ 32.83 CFM] 最大静圧： 1.13 mmAq Dual Ball Bearing[NMB]/ パルス付き 0.10A / 1600rpm / 21.62dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] 1600rpmファンのフレーム側面に Ｌ の 白色マーキングがスタンプされています。 |
RDL9025B 92mm低速ファン 2000rpm 92X92X25mm |
最大風量 1.12m3/min [39.69 CFM] 最大静圧： 1.79 mmAq Dual Ball Bearing[NMB]/ パルス付き 0.16A / 2000rpm / 25.46dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |
RDM9025B 92mm中低速ファン 2500rpm 92X92X25mm |
最大風量 1.36m3/min [48.17 CFM] 最大静圧： 2.65 mmAq Dual Ball Bearing[NMB]/ パルス付き 0.19A / 2500rpm / 29.98dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |
| 92X92X25mm サーミスタ内蔵型温度可変ファン | |

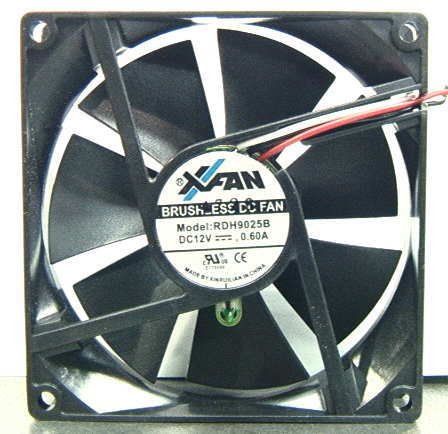

RDH9025B[TC] サーミスタ内蔵型 温度可変ファン 92X92X25mm [Thermal Control] |
最大風量 1.56m3/min 最大風量 21.91 CFM ⇔ 55.00 CFM 最大静圧 1.26 mmAq ⇔ 5.23 mmAq Dual Ball-Bearing： [NMBではありません。] ロックセンサー付き / 0.6A 1500rpm[30℃] ⇔ 3500rpm [50℃] 21.80dBA ⇔ 37.83dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き 電源分岐ケーブル 4pin ⇔ 3pin付き リード線長 25cm[twist cable] ※消費電力が大きいのでマザーボード上の 3pinコネクタは使わないで下さい。 電源ユニットから直接、附属の 「3pin⇔4pin変換ケーブル」にて給電下さい。 |
| 92X92X32mm | |
| Dual Ball-Bearing [NMB製] | |
RDL9232B 92mm低速ファン 32mm厚 2000rpm 92X92X32mm |
最大風量 1.18m3/min [41.62 CFM] 最大静圧： 2.45 mmAq Dual Ball-Bearing [NMB製]/ パルス付き 0.12A / 2000rpm / 28.00dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |
| 92X92X32mm サーミスタ内蔵型温度可変ファン | |

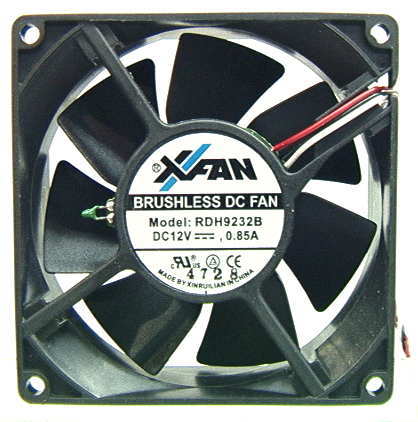

RDH9232B[TC] サーミスタ内蔵型 温度可変ファン 92X92X32mm [Thermal Control] |
最大風量 2.34m3/min 最大風量 28.77 CFM ⇔ 82.63 CFM 最大静圧 1.29 mmAq ⇔ 8.25 mmAq Dual Ball-Bearing： [NMBではありません。] ロックセンサー付き / 0.85A 1400rpm[30℃] ⇔ 4000rpm [50℃] 20.90dBA ⇔ 43.43dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き 電源分岐ケーブル 4pin ⇔ 3pin付き リード線長 25cm[twist cable] Start-up Voltage 8.6V〜 ※消費電力が大きいのでマザーボード上の 3pinコネクタは使わないで下さい。 電源ユニットから直接、附属の 「3pin⇔4pin変換ケーブル」にて給電下さい。 |
| 120X120X23mm | |
| 小型モーター採用により軸音低減。 | |
| 中空Bearing： 改良型Sleeve Bearing | |
RDL1223S 120mm低速ファン 23mm厚 1200rpm 120X120X23mm |
最大風量 1.37m3/min [ 48.43 CFM] 最大静圧： 0.79 mmAq 中空 Bearing / パルス付き 0.15A / 1200rpm / 22.00dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] 1200rpmファンのフレーム側面に Ｌ の 白色マーキングがスタンプされています。 |
RDL1223S [X] 120mm超低速ファン 23mm厚 800rpm 120X120X23mm |
最大風量 28.80 CFM 最大静圧： 0.31 mmAq 中空 Bearing / パルス付き オートリスタート機能付き 0.08A / 800rpm / 8.4 dBA [換算値] 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] 800rpmファンのフレーム側面に X の 白色マーキングがスタンプされています。 |
| 120X120X25mm | |

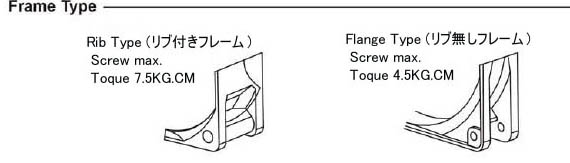

| リブなしフレーム | |

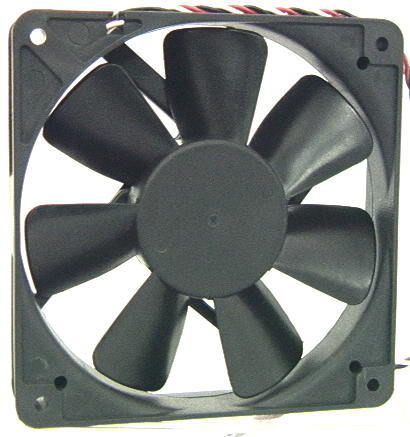

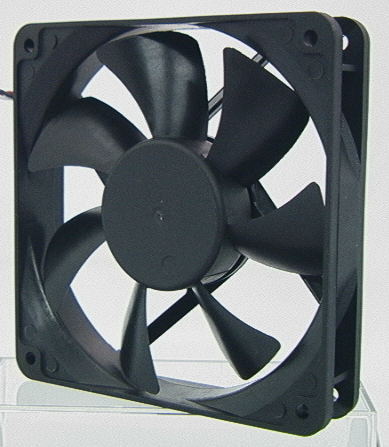

RDL1225S [12SP] 120mm超低速ファン 1200rpm 120X120X25mm リブなしフレーム |
最大風量 53.25m3/min 最大静圧： 1.49 mmAq 中空 Bearing / パルス付き 0.12A / 1200rpm / 21.21dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] 120mmファンは1200rpm / 1700rpm とも 型番[ラベル]は同じです。 1200rpmファンのフレーム側面に Ｌ の 白色マーキングがスタンプされています。 |
RDL1225S [17SP] 120mm超低速ファン 1700rpm 120X120X25mm リブなしフレーム |
最大風量 71.75 CFM 最大静圧： 2.46 mmAq 中空 Bearing / パルス付き 0.18A / 1700rpm / 28.00dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] 120mmファンは1200rpm / 1700rpm とも 型番[ラベル]は同じです。 |
| Dual Ball-Bearing [NMB製] | |
RDL1225B [12SP] 120mm超低速ファン 1200rpm 120X120X25mm リブなしフレーム |
最大風量 53.25 CFM 最大静圧： 1.49 mmAq Dual Ball-Bearing [NMB製] 0.12A / 1200rpm / 21.87dBA 3pinコネクター付き / リブ無しフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] パルスセンサー付き 1200rpm / 1700rpm とも 型番[ラベル]は同じです。 1200rpmファンのフレーム側面に Ｌ の 白色マーキングがスタンプされています。 |
RDL1225B [15SP] 120mm低速ファン 1500rpm 120X120X25mm リブなしフレーム |
最大風量 60.46 CFM 最大静圧： 1.93 mmAq Dual Ball-Bearing [NMB製] 0.18A / 1500rpm / 26.89dBA パルスセンサー付き 3pinコネクター付き / リブなしフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |
RDL1225B [17SP] 120mm中低速ファン 1700rpm 120X120X25mm リブなしフレーム |
最大風量 71.75 CFM 最大静圧： 2.46 mmAq Dual Ball-Bearing[NMB製] 0.18A / 1700rpm / 28.00dBA 3pinコネクター付き / リブ無しフレーム パルスセンサー付き ネジ[2種類]付き 1200rpm / 1700rpm とも 型番[ラベル]は同じです。 リード線長 450mm [Twist Cable] |
RDH1225B [24SP] 120mm高速ファン 2400rpm 120X120X25mm リブなしフレーム |
最大風量 99.61 CFM 最大静圧： 4.75 mmAq Dual Ball-Bearing [NMB製] 0.4 A / 2400rpm / 37.67 dBA パルスセンサー付き 3pinコネクター付き / リブなしフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |
| リブ付きフレーム | |
| 中空Bearing： 改良型Sleeve Bearing | |
RDH1225S [24LN] 120mm高速ファン 2400rpm リブ付きフレーム 120X120X25mm |
最大風量 99.61 CFM 最大静圧： 3.79 mmAq 中空 Bearing / パルス付き 0.40A / 2400rpm / 37.87dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |

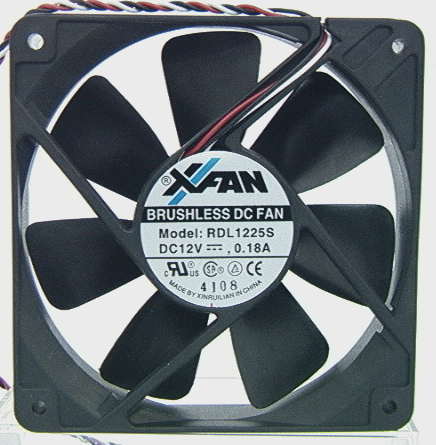

RDL1225S [17LN] 120mm中低速ファン 1700rpm リブ付きフレーム 120X120X25mm |
最大風量 72.19 CFM 最大静圧： 2.04 mmAq 中空 Bearing / パルス付き 0.18A / 1700rpm / 27.91dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] 1200rpm / 1500rpm / 1700rpm とも 型番[ラベル]は同じです。 |
RDL1225S [15LN] 120mm低速ファン 1500rpm リブ付きフレーム 120X120X25mm |
最大風量 63.08 CFM 最大静圧： 1.61 mmAq 中空 Bearing/ パルス付き 0.13A / 1500rpm / 24.47dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] 1200rpm / 1500rpm / 1700rpm とも 型番[ラベル]は同じです。 1500rpmファンのフレーム側面に M の 白色マーキングがスタンプされています。 |
RDL1225S [12LN] 120mm超低速ファン 1200rpm リブ付きフレーム 120X120X25mm |
最大風量 49.97 CFM 最大静圧： 0.92 mmAq 中空 Bearing/ パルス付き 0.11A / 1200rpm / 20.51dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] 1200rpm / 1500rpm / 1700rpm とも 型番[ラベル]は同じです。 1200rpmファンのフレーム側面に Ｌ の 白色マーキングがスタンプされています。 |
| Dual Ball-Bearing [NMB製] | |

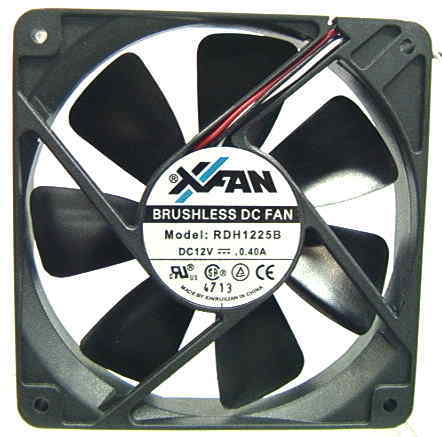

RDH1225B [24LN] 120mm高速ファン 2400rpm リブ付きフレーム 120X120X25mm |
最大風量 92.83 CFM 最大静圧： 3.79 mmAq Dual Ball-Bearing [NMB製] パルス付き 0.40A / 2400rpm / 38.17dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |
RDL1225B [17LN] 120mm中低速ファン 1700rpm リブ付きフレーム 120X120X25mm |
最大風量 72.19 CFM 最大静圧： 2.04 mmAq Dual Ball-Bearing [NMB製] パルス付き 0.18A / 1700rpm / 27.80dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |
RDL1225B [12LN] 120mm超低速ファン 1200rpm リブ付きフレーム 120X120X25mm |
最大風量 49.97 CFM 最大静圧： 0.92 mmAq Dual Ball-Bearing [NMB製] パルス付き 0.11A / 1200rpm / 21.06dBA 3pinコネクター付き / リブ付きフレーム ネジ[2種類]付き リード線長 450mm [Twist Cable] |
| 120X120X38mm | |
| 中空Bearing： 改良型Sleeve Bearing・ リブなしフレーム | |
RDL1238S 120mm低速ファン 2000rpm 120X120X38mm |
最大風量 94.60 CFM 最大静圧： 3.48 mmAq 中空 Bearing / 38mm厚 0.25A / 2000rpm / 29.3dBA 3pinコネクター付き / リブ無しフレーム パルスセンサー付き ネジ[2種類]付き リード線長 450mm [Twist Cable] |
| Dual Ball-Bearing [NMB製] | |
※ 両面にフィンガーガード [別売り] を装着する事をお薦め致します。 消費電力が大きいのでマザーボード上の3pinコネクタには接続しないで下さい。 付属の[パルス対応3pn⇔4pin変換ケーブル] を使用し電源ユニットから 直接4pinにて給電して下さい。 「ファンコン」「抵抗付きケーブル」等へも使用厳禁です。!! |
|
RDH1238B 120mm超高速ファン 3800rpm 120X120X38mm |
最大風量 154.03 CFM 最大静圧： 14.6 mmAq Dual Ball-Bearing / 38mm厚 1.30A / 3800rpm / 52.0dBA 3pinコネクター付き / リブ無しフレーム パルスセンサー付き オートリスタート機能付き ネジ[2種類]付き 電源分岐ケーブル 大4pin ⇔ 3pin付き：パルス検知Type付属 リード線長 450mm [Twist Cable] |

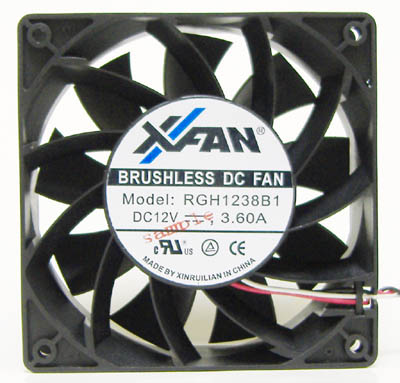

RGH1238B 120mm超々高速ファン 5000rpm 120X120X38mm |
最大風量 226.01 CFM 最大静圧： 34.43 mmAq Dual Ball-Bearing / 38mm厚 3.60A / 5000rpm / 65.0dBA 3pinコネクター付き / リブ無しフレーム パルスセンサー付き オートリスタート機能付き ネジ[2種類]付き 電源分岐ケーブル 大4pin ⇔ 3pin付き：パルス検知Type付属 リード線長 450mm [Twist Cable] |
| 140X140X25mm | |
| PC-DIY市場では初めてとなる「7枚羽根」。 羽根数を減らす事で風切り音の低減に貢献。 小型モーター採用により軸音低減。 |
|
| 中空Bearing： 改良型Sleeve Bearing | |
RDL1425S 140mm超低速ファン 7枚羽根仕様 1200rpm 140X140X25mm |
最大風量 74.49 CFM 最大静圧： 0.98 mmAq 中空 Bearing / 25mm厚 0.20A / 1200rpm / 28.00dBA 3pinコネクター付き / リブ付きフレーム パルスセンサー付き ネジ[2種類]付き リード線長 450mm [Twist Cable] |
| BLOWER FAN | |

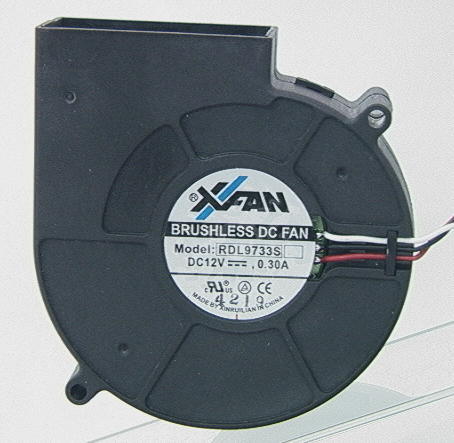

RBL9733S BLOWER FAN 2200rpm 97X94X33mm |
最大風量 13.60 CFM 最大静圧 ： 6.89mmAq Sleeve Bearing 0.30A / 2200rpm / 32.77dBA 3pinコネクター付き / 33mm厚フレーム パルスセンサー付き ネジ[2種類]付き 取り付け穴位置は、80mmファンと同じです。 リード線長 450mm [Twist Cable] |
| PWM コントロールファン | |
| 中空Bearing： 改良型Sleeve Bearing | |
| 「PWM制御 ＩＣ」 は、品質・信頼性の高い三洋電機製ＩＣ を採用しています。 | |
| PWMコントロール機能 Pulse Width Modulation Speed Control 特長 PWMコントロール機能とは、パルス幅の比率を変えてファンの回転速度を 外部からコントロールする機能です。 必要な時に最適な風量を調整できるため効率良く冷却でき、 消費電力の低減や装置の低騒音化に有効です。 |
|
RDL9025S-PWM 92mmPWMファン 800⇔2000rpm 92X92X25mm リブなしフレーム |
最大風量 13.70〜39.69 CFM 最大静圧： 1.79 mmAq 中空 Bearing/ パルス付き 0.16A / 2000rpm / 9〜24.39dBA 上記データは2000rpm [100%] 800rpm⇔2000rpm PWM4pinコネクター付き / リブ無しフレーム オートリスタート機能付き ネジ[2種類]付き リード線長 450mm [Twist Cable] ※ PWM Duty Cycle [%] は、M/Bにより異なります。 |
RDL1225S-PWM 120mmPWMファン 800⇔1700rpm 120X120X25mm リブなしフレーム |
最大風量 35.13〜72.20 CFM 最大静圧： 2.46 mmAq 中空 Bearing / パルス付き 0.18A / 1700rpm / 9〜27.90dBA PWM4pinコネクター付き / リブ無しフレーム 上記データは1700rpm [100%] 800rpm⇔1700rpm オートリスタート機能付き ネジ[2種類]付き リード線長 450mm [Twist Cable] ※ PWM Duty Cycle [%] は、M/Bにより異なります。 |

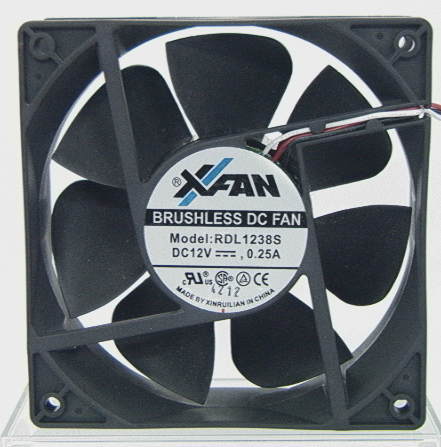

RDL1238S-PWM 120mmPWMファン 800⇔2000rpm Sleeve Bearing 120X120X38mm リブなしフレーム |
最大風量 35.2〜94.60 CFM 最大静圧： 3.48 mmAq 中空 Bearing / 38mm厚 0.25A / 2000rpm / 29.3dBA PWM4pinコネクター付き / リブ無しフレーム パルスセンサー付き 上記データは2000rpm [100%] 800rpm⇔2000rpm PWM4pinコネクター付き / リブ無しフレーム オートリスタート機能付き ネジ[2種類]付き リード線長 45cm[twist cable] ※ PWM Duty Cycle [%] は、M/Bにより異なります。 |
