5inベイ多機能マウンタ / 5inベイ一段・二段で多種類の搭載方法を実現!!

● 製品名
5inベイ多機能マウンタ
● 型番
N-MT501
● JANコード
4562198671487
● 材質
溶融亜鉛メッキ銅板[日本製]  板厚 1.0㎜

特徴

5inベイ一段使用の場合
デバイス取付用L金具交換で4種類の搭載方法が可能。
① 3.5インチHDDx1 / ②2.5インチSSD(9.5mm)x2
③2.5インチSSD(9.5mm)x3 / ④2.5インチSSD(7mm)x4
※同時利用は出来ません。

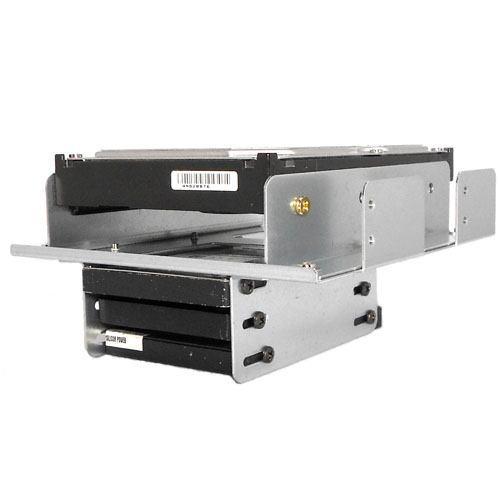

5inベイ二段使用の場合
3.5inHDD用と2.5inSSD用取付金具が設置可能。
ベースマウンタの上・下段に装着する事によって、用途が更に広がります。
例:上段:HDDx1 下段:SSDx3

     ナットで固定して、上下段をSSDのL金具で使用する事も可能です。
[ナットとネジは
別途、ご用意下さい]

商品内容

ベースマウンタ×1  / 3.5inHDD搭載用L金具 1セット
2.5inSSD 3台搭載用L金具 1セット /  2.5inSSD(7㎜厚)4台搭載用L金具 1セット
取り付けネジ一式
仕様

ベースマウンタは、切り込みがある方がケーブル側です。2.5inSSD/3.5inHDD取付金具は左右対称です。
2.5inSSD取付金具を使用の場合、3.5inHDD取付金具は取り外して使用下さい。
取付方
デバイスをL金具に仮[緩めに]固定します。
デバイスを仮止めした金具をベースマウンタに固定します。
L金具をベースに固定後、デバイスも固定して下さい。


注意
本製品は、2.5inSSDを想定して制作されております。2.5inHDD使用の場合は
発熱、放熱にご注意下さい。SSDの厚みが表記されていない物は、9.5㎜です。
板金制作工程において、多少の擦り傷が生じてしまいます。ご了承下さい。
切断面のバリ取りは入念におこなっていますが、取付の際は怪我に十分ご注意下さい。
